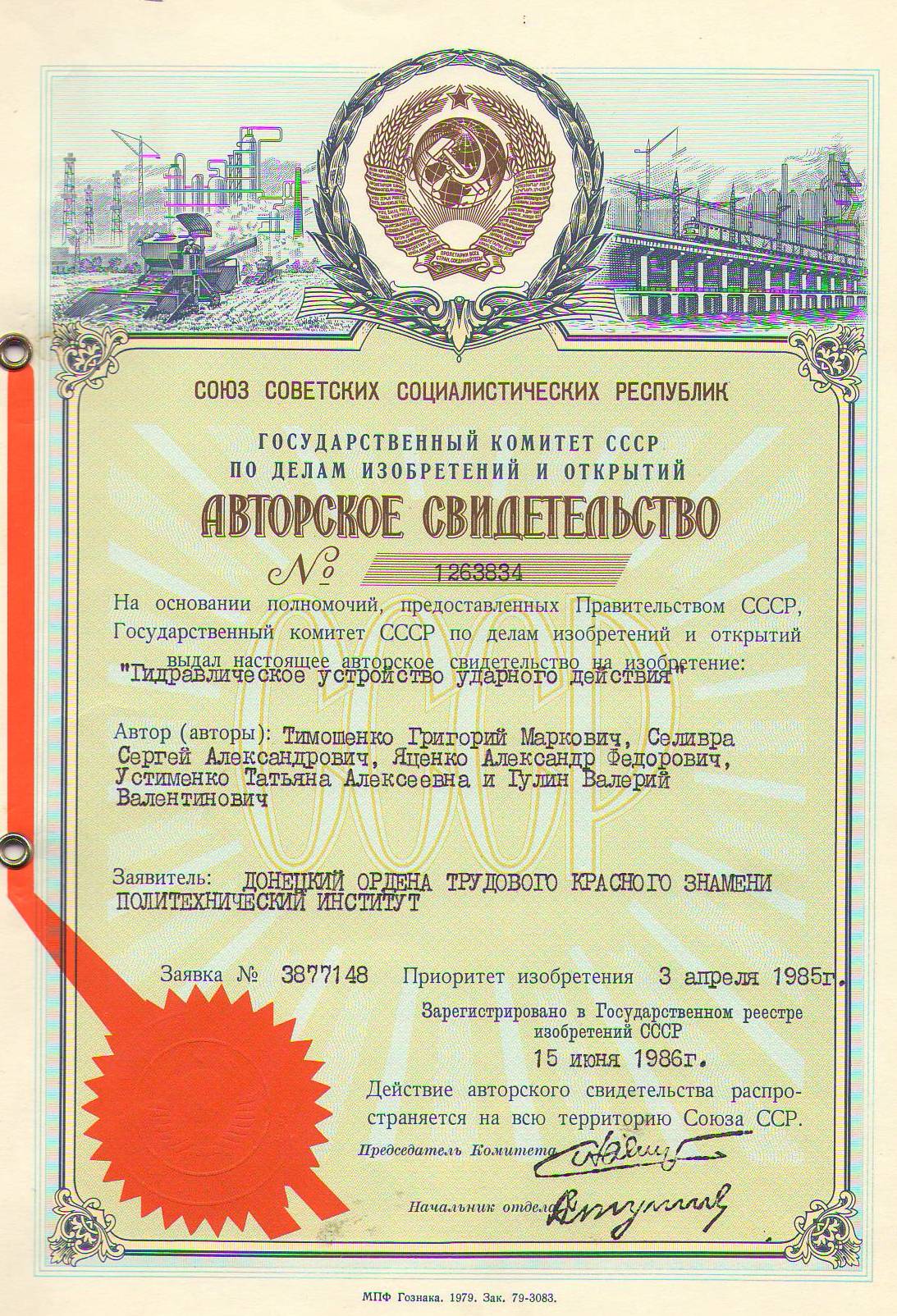

Гидравлическое устройство ударного действия

Abstract

Гидравлическое устройство ударного действия, включающее корпус с инструментом, боек, образующий с корпусом камеру прямого и обратного ходов и управляющую камеру, связанную каналом с камерой прямого хода, распределительный механизм, имеющий запорный клапан с поршнем, образующим с корпусом механизма подпоршневую и надпоршневую камеры управления, и напорную магистраль, отличающееся тем, что, с целью повышения производительности устройства за счет увеличения его ударной мощности, устройство снабжено гидропневматическим аккумулятором, выполненным в виде корпуса с камерой подвода, эластичной диафрагмой и поршнем, образующим с диафрагмой поршневую камеру,а с корпусом аккумулятора - дополнительную камеру, причем камера подвода сообщена с напорной магистралью, дополнительная камера сообщена с подпоршневой камерой управления распределительного механизма, а поршневая камера сообщена с надпоршневой камерой управления распределительного механизма, при этом запорный клапан выполнен с рабочей площадью поршня со стороны подпоршневой камеры по величине большей рабочей площади поршня со стороны надпоршневой камеры.
